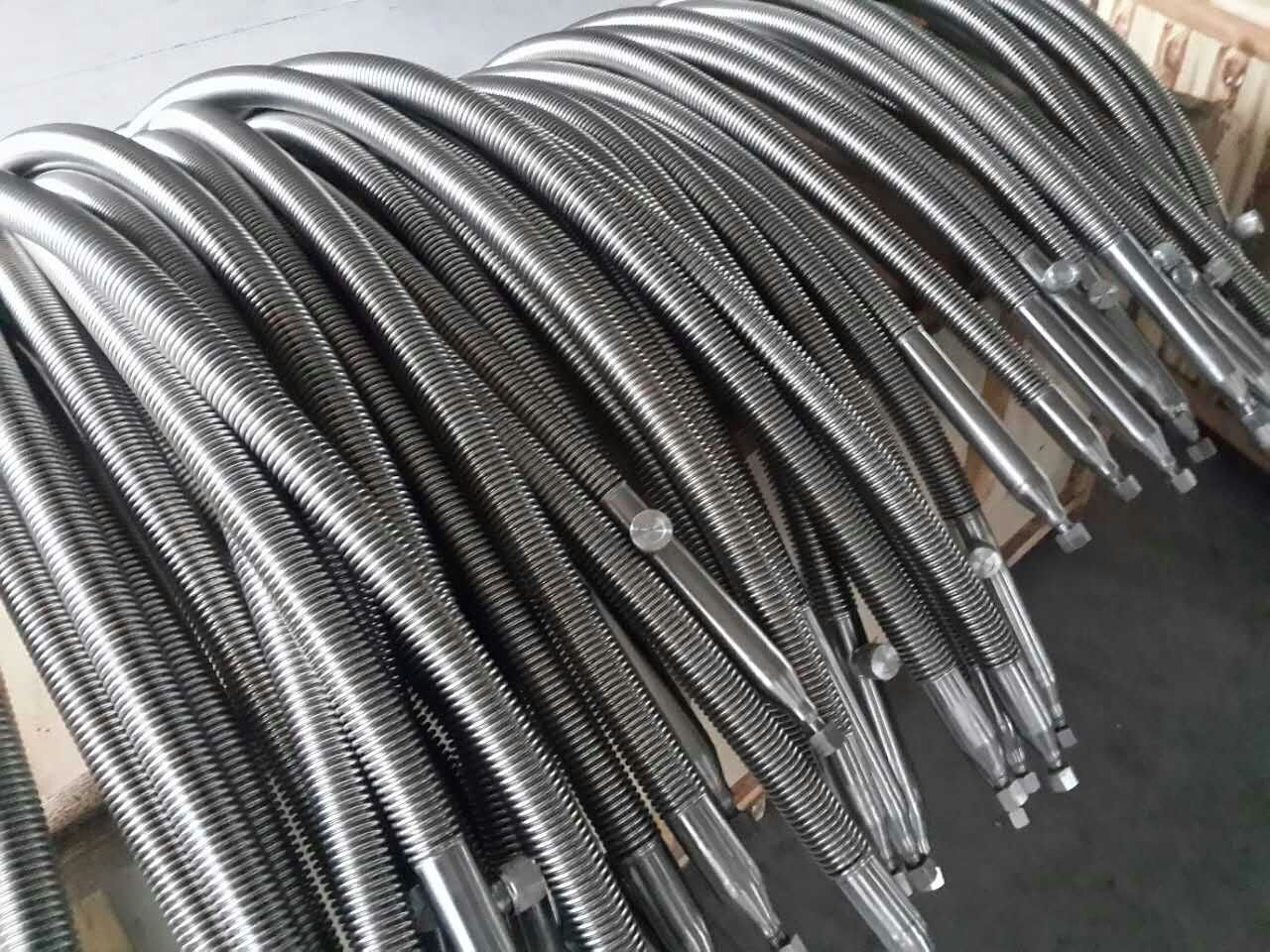

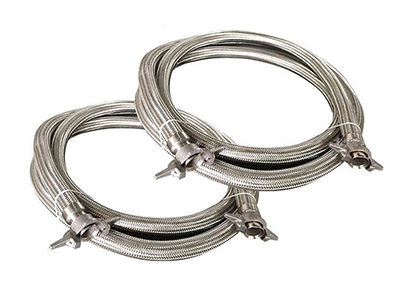

高真空低溫絕熱低溫軟管
低溫軟管接頭可按用戶需求定制
真空管軟管特點
●真空軟管可以按現場情況調整供液系統位置，真空軟管彎曲半徑小
●保冷效果好，使用時軟管外表不結水，不結霜
●真空軟管兩端配以貯槽和槽車專用快速接頭
●有特殊需求的客戶定制特殊結構形式的真空絕熱軟管
真空管軟管選材
●內外層均為特種優質不銹鋼金屬軟管（SUS304）
●夾層中采用目前先進的專用多層絕熱材料
●導熱系數低的支撐
真空管軟管運用
●真空管軟管主要運用：槽車充排液體；貯槽與低溫用液設備之間硬連接的轉換；真空硬管與低溫用液設備之間的轉換。
●真空管運用行業：工業氣體、醫學、生物學，電子、航空、汽車，餐館、飲料等行業，輸送液氮（LIN）、液氬（LAr）、液氧(LOX)、液化天然氣(LNG)。
真空管軟管技術參數
高真空多層絕熱低溫液體輸送軟管技術參數
|
管道規格 (mm) | 公稱通徑 | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | |
| 內 管 | ф10 | ф15 | ф20 | ф25 | ф32 | ф40 | ф50 | ф65 | ф80 | ф100 | ||
| 外 管 | ф34 | ф15 | ф52 | ф64 | ф84 | ф84 | ф104 | ф125 | ф150 | ф185 | ||
| 工作壓力 | 根據用戶需要設計 ≤3.2MPa | |||||||||||
| 設計溫度 | -270℃ | |||||||||||
| 工作介質 | LO2、LN2、LAr、LH2、LHe | |||||||||||
| 內、外筒材質 | SUS304 | |||||||||||
| 結構形式 | 高真空多層絕熱 | |||||||||||
| 夾層壓力 | ＜0.004Pa | |||||||||||
| 管道真空漏率 | ＜2×10-10PaL/S | |||||||||||
| 使用環境溫度 | -30℃～50℃ | |||||||||||
| 內管強度試驗 | 根據工作壓力進行 | |||||||||||
| 氣密性試驗 | 根據工作壓力進行 | |||||||||||
| 設計依據 |
1．根據國家有關標準和Q/XLT001-2008標準 2．按用戶提供的低溫液體輸送管道系統布置圖要求進行 | |||||||||||
